Tanıtım

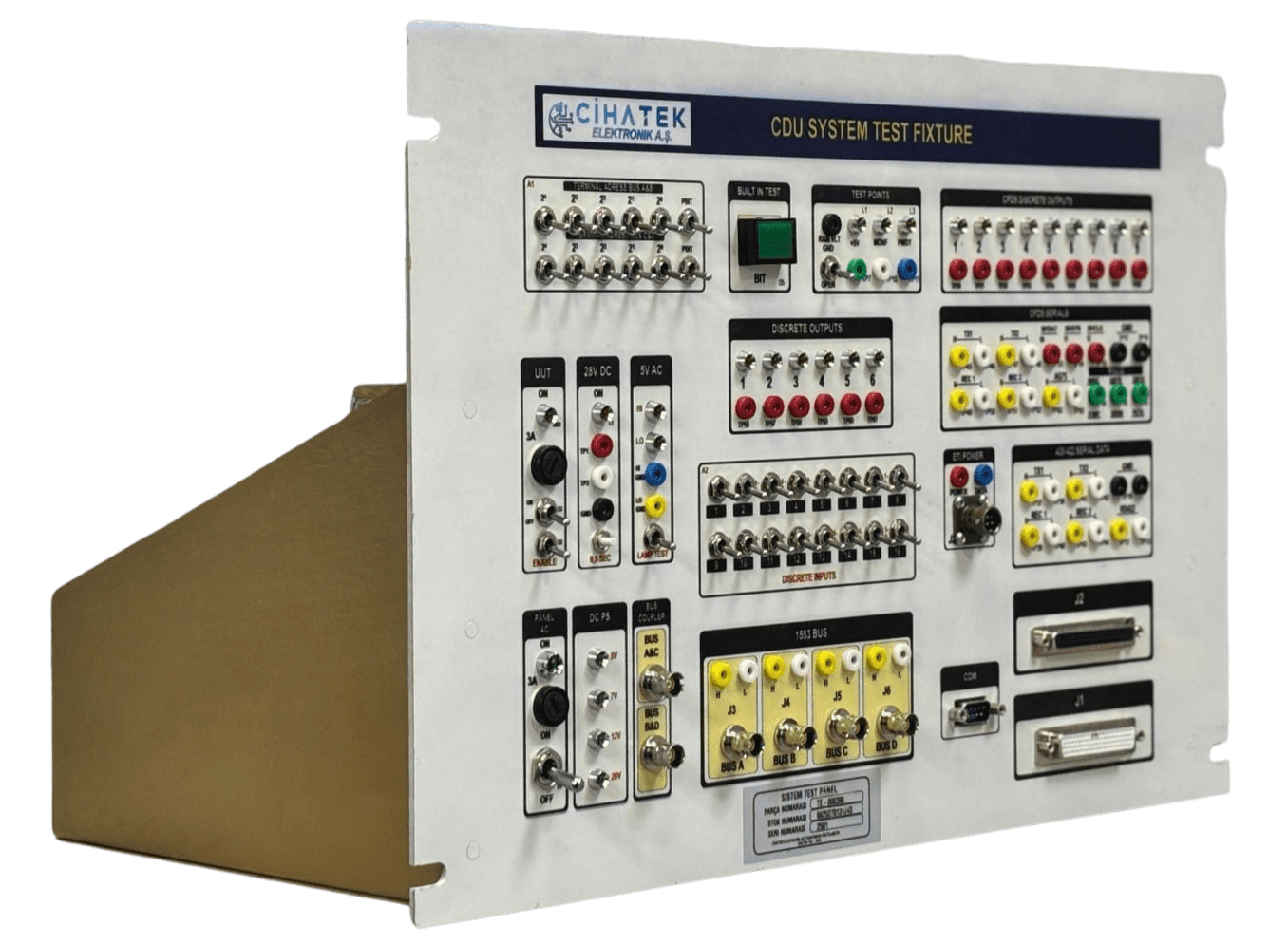

CDU test cihazları, uçakların aviyonik sistemlerine entegre olan "Cockpit Display Unit" (CDU) bileşenlerini test etmek, simüle etmek ve sorun gidermek için tasarlanmış, genellikle güçlü bilgisayar tabanlı test ekipmanlarıdır. Bu test cihazı, uçuş sırasında uçak içi aviyonik sistemlerinin doğru çalışmasını sağlamak amacıyla bileşenlerin test edilmesini mümkün kılar. Test cihazı, CDU'nun doğru çalışıp çalışmadığını denetler ve bir sorun tespit edilirse, kullanıcıya geri bildirim sağlar. Cihaz, çeşitli veri protokolleri, güç girişleri, seri iletişim bağlantıları ve dijital/analog giriş çıkışların test edilmesine imkân tanır.
Özellikle havacılık ve savunma sanayii gibi hassas elektronik sistemlerde kullanılmak üzere NATO/ABD askeri ve endüstri standartlarına uygun şekilde tasarlanmıştır (MIL-STD-1553, RS422, RS232, ANSI, EIA-410E). Sistem, dijital giriş/çıkış testleri, veri yolu haberleşmesi ve güç dağıtımı gibi birçok işlevi barındırır. CDU test cihazı, uçakların aviyonik sistemleri ile uyumlu çalışabilmesi için çeşitli iletişim protokollerini kullanmaktadır. Bu protokoller, veri iletimi, ekran güncellemeleri, tuş takımı komutları ve diğer sistem bileşenleri arasında uyumlu bir etkileşim sağlamak amacıyla kullanmaktadır.
Genel Özellikler
Geniş Aviyonik Haberleşme Desteği
- MIL-STD-1553 veri yolu desteği ile çift yönlü haberleşme ve bus kontrolü
- ARINC 429 yüksek hızlı ve düşük hızlı kanal desteği
- RS-422 ve RS-232 seri iletişim arayüzleri ile farklı sistemlerle uyumluluk
- Aviyonik sistemler arası veri iletimi, ekran güncellemeleri ve tuş takımı komutlarının simülasyonu
Kapsamlı Test ve Doğrulama Kabiliyeti
- CDU biriminin fonksiyonel ve donanımsal testlerini gerçekleştirme
- Dijital giriş ve çıkışların doğru çalıştığının kontrolü
- Veri yolu haberleşmesi için wraparound ve loopback testleri
- Ekran, tuş takımı ve kullanıcı arayüzü fonksiyonlarının test edilmesi
- CDU içindeki RAM, NVM ve FLASH hafıza birimlerinin doğrulanması
Yerleşik Test (BIT) Fonksiyonları
- Sistem açılışında otomatik Built-In Test (BIT)
- Çalışma sırasında sürekli kendini test etme (CBIT) özelliği
- Olası arızaların hızlı şekilde tespit edilmesi ve kullanıcıya geri bildirim sağlanması
Güç ve Elektriksel Kontrol Özellikleri
- 28V DC ve 5V AC (LO / HI) güç çıkışları
- Aşırı akım, kısa devre ve ters polarite koruma mekanizmaları
- Gerilim ve akım değerlerinin ölçümü için erişilebilir test noktaları
- Güç dağıtımı ve sistem kararlılığının doğrulanması
Giriş / Çıkış Kapasiteleri
- 16 adet ayrık dijital giriş
- 6 adet ayrık dijital çıkış
- Harici sistemler ve CDU arasındaki sinyal etkileşiminin test edilmesi
Kullanıcı Dostu Tasarım
- LED durum göstergeleri ile hızlı sistem takibi
- Ön panel üzerinden manuel kontrol ve test imkânı
- Kolay erişilebilir ölçüm ve test noktaları
- Bakım ve test süreçlerini hızlandıran ergonomik yapı
Dayanıklı ve Modüler Yapı
- Zorlu çevresel koşullara uygun endüstriyel tasarım
- Modüler mimari sayesinde kolay bakım ve kart değişimi
- Uzun süreli ve güvenilir saha kullanımı
Standart ve Uygulama Uyumluluğu
- NATO / ABD askeri ve endüstri standartlarına uygun tasarım
- Havacılık ve savunma sanayii uygulamaları için ideal çözüm
- Depo ve organizasyon seviyesi bakım-test operasyonlarına uygunluk
